0,25 – 22 kW (0,33 - 30 hp)
100 V / 200 V / 400 V / 575 V

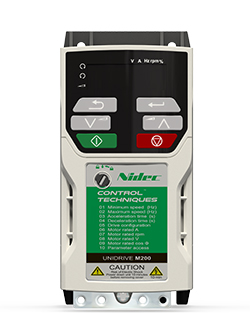

- M200, faydalı ağ iletişimi özelliği, ilave G/Ç ve gelişmiş motor kontrol performansı sunar
- Mevcut Commander SK kullanıcıları için kolay sürüm yükseltme
M200, opsiyonel RS485'in yanı sıra endüstri standardındaki geniş endüstriyel ağ sistemi yelpazesi ve G/Ç SI modülleri üzerinden, hatırı sayılır iletişim ve uygulama entegrasyonu sunmaktadır. Uzaktan kumandalı görüntüleme ve tanı imkanları ile makinenin doğru çalışma süresini ve performansını arttırır.
Özellikler
İyileştirilmiş çalışma süresi ve sistem esnekliği
- Uzaktan arıza tespite yönelik iletişim sayesinde makine arıza süresini azaltır
- Yapılandırılabilir G/Ç ile uygulama esnekliği
- İsteğe bağlı, tıklamalı Ethernet, endüstriyel ağ sistemi ve ilave G/Ç SI modülleri ile iyileştirilmiş sistem entegrasyonu
İyileştirilmiş motor kontrolü
- Kapalı çevrim akım kontrolünden yararlanan RFC-A vektörü algoritmamızla önemli ölçüde iyileştirilmiş performans
Tipik uygulamalar
- Çalışma fonksiyonları, endüstriyel ağ sistemi ya da Ethernet haberleşmesi ile uzaktan kumanda edilebilen; konveyör, fan, pozitif deplasmanlı pompa ve karıştırıcılar için hız kontrolü
Teknik özellikler
Önemli veriler
- Ağır Çalışma değerleri: 0,25 - 22 kW (0,33 - 30 hp)
- Besleme fazları:
- Boy 1 - 4: 110 V sürücüler – 1 faz, 230 ve 400 V sürücüler - 1 veya 3 faz
- Boyut 5 ve üzeri: 3 faz
Standart özellikler
Tuş takımı:
- M200: Sabit LED
- M201: Hız referans potansiyometreli sabit LED
Opsiyon yuvaları:
- 1 (Boyut 2 ve üzeri)
Parametre klonlama araçları:
- Bilgisayar araçları
- SD kart
| Voltaj değerleri | |
| 100 V (100 V - 120 V ± %10) | ✓ |
| 200 V (200 V - 240 V ± %10) | ✓ |
| 400 V (380 V - 480 V ± %10) | ✓ |
| 575 V (500 V - 575 V ± %10) | ✓ |
| 690 V (500 V - 690 V ± %10) | |
| Kontrol modu | |
| Açık çevrim vektör veya V/f asenkron motor kontrolü | ✓ |
| Asenkron motorlar için açık çevrim Rotor Akı Kontrolü (RFC-A) | ✓ |
| Açık çevrim sabit mıknatıslı motor kontrolü (RFC-S) | |
| Asenkron motorlar için kapalı çevrim Rotor Akı Kontrolü (RFC-A) | |
| Kapalı çevrim sabit mıknatıslı motor kontrolü (RFC-S) | |
| Aktif Doğrultuculu Konvertör (AFE) | |
| Kasa ebadı | Boyutlar (y X g x d) | |
| mm | olarak | |
| 1 | 139 x 75 x 130 | 5,5 x 3,0 x 5,1 |
| 2 | 180 x 75 x 150 | 7,1 x 3,0 x 5,9 |
| 3 | 200 x 90 x 160 | 7,9 x 3,5 x 6,3 |
| 4 | 245 x 115 x 175 | 9,7 x 4,5 x 6,9 |
| 5 | 379 x 141 x 200 | 14,9 x 5,6 x 7,9 |
| 6 | 379 x 210 x 227 | 14,9 x 8,3 x 8,9 |
Seçenekler
Tuş Takımları
 | Uzak Tuş Takımı LCD'li CI-Tuş Takımının tüm özelliklerine sahip olmasının yanı sıra uzaktan monte edilebilir. Bu, panelin dış tarafında esnek montaja olanak tanır |
Sistem Entegrasyon Modülleri - Uygulamalar
 | SI-PROFIBUS PROFIBUS arayüz modülü |
 | SI-DeviceNet DeviceNet arayüz modülü |
 | SI-CANopen Birden fazla sürücü profili dahil olmak üzere çeşitli profilleri destekleyen CANopen arayüz modülü |
 | SI-Ethernet PROFINET RT, Ethernet/IP ve Modbus TCP/IP desteği sunan ve e-posta oluşturabilen yerleşik bir web sunucusuna sahip harici Ethernet modülü. Modül, yüksek hızlı sürücü erişimi, küresel bağlanabilirlik ve kablosuz ağ iletişimi gibi BT ağ teknolojileriyle entegrasyon sağlamak için kullanılabilir |
 | SI-EtherCAT EtherCAT arayüz modülü |
Sistem Entegrasyon Modülleri - Güvenlik
| SI-G/Ç Bir sürücüdeki G/Ç sayısını artıran, genişletilmiş G/Ç arayüz modülü |
Sürücü arayüz birimleri - Yedek
 | AI-Yedek Adaptör Parametre klonlaması amacıyla sürücünün bir SD kart kullanmasına olanak tanıyan bağlantı noktası adaptörü ve 24 V yedek için bir giriş |
Sürücü arayüz birimleri - Haberleşme
 | Harici G/Ç Sürücünün RS485 ile iletişim kurmasını sağlayan bağlantı noktası adaptörü |
Yazılım
Devreye alma ve izleme yazılımı
 | Unidrive M Connect - Devreye alma aracı Control Techniques’in 25 yıllık deneyimine dayanan Unidrive M Connect; devreye alma, optimize etme ve sürücü/sistem performansını izlemeye yönelik en yeni sürücü yapılandırma aracımızdır |
Otomasyon ve hareket programlama yazılımı
 | Machine Control Studio - CODESYS ile geliştirilmiştir CODESYS ile geliştirilmiştirControl Techniques Machine Control Studio, Unidrive M'nin yeni otomasyon ve hareket kontrol özelliklerini programlamak için esnek ve sezgisel bir ortam sağlar |
