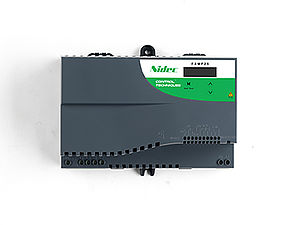

FXMP25 alan kontrol modülü

FXMP25, standart bir RJ45 bağlantısı yoluyla bir Mentor MP'ye dijital olarak bağlanarak standart sürücü parametrelerinin ayarlanmasına olanak sağlayan bir harici alan kontrol modülüdür. FXMP25 ayrıca yerleşik tuş takımı ve ekranı kullanılarak bağımsız bir ünite olarak da çalıştırılabilir.

Özellikler

Her Mentor MP'de standart donanım olarak bir motor alan kontrol modülü bulunur ve bu modül, DC motorların çoğunluğu için mükemmel alan kontrolü sağlar. Ancak aşağıdaki durumlarda isteğe bağlı FXMP25 harici alan kontrol modülünün kullanılması önerilir:

  • Gerekli alan akımının 25 A değerine kadar standart sürücü tarafından sağlanandan yüksek olması. Örneğin, düşük alan gerilimlerine sahip olan eski motorlar.
  • Alanı, standart yarım kontrollü alan köprüsüyle mümkün olandan daha hızlı bir şekilde zayıflatmanın gerekmesi. Örneğin, mil motorları ya da alanın, alan sargısının doğal zaman sabitinden çok daha hızlı bir şekilde zayıflatılması gereken, yüksek alan zaman sabitine sahip motorlar.
  • FXMP25 uygulamaların, armatür ters çevrilmeden alan akımının basit bir şekilde geri çevrilmesiyle çalıştırılmasına olanak sağlar. Örneğin, moment yönünde hızlı değişim gerektirmeyen uygulamalar. Moment yönünde yavaş bir değişime tolerans gösterilebilen iki bölgeli bir armatür konvertörüyle dört bölgeli bir sistem uygulamak Mentor MP ile mümkündür.

Kolay yükseltme

Yeni FXMP25, mevcut FXM5 seçeneğinin yerini almaktadır. Ayrıca, bir Mentor II tarafından dijital olarak kontrol edilerek, standart sürücü parametrelerinin ayarlanmasına olanak sağlar. FXMP25, mevcut FXM5 seçeneğiyle aynı fiziksel boyutlara sahiptir ancak akım aralığı 25 A değerine kadar genişletilmiştir.

Yüksek akımlı alanlar

25 A değerinin üzerindeki alan akımları için alan kontrol cihazı olarak ayrı bir Mentor MP DC sürücü kullanılabilir.

Teknik özellikler

Güç DeğerleriSürekli AC girişi: 26 A
Sürekli DC çıkış akımı: 25 A

Girişler ve Çıkışlar

İŞLEV

MİKTAR

G/Ç VARSAYILAN İŞLEVİ

ANMA DEĞERİ

Dijital giriş

1

Alan ekonomi seviyesi

+24 V

Analog giriş



1

Akım talebi girişi

0 - 10 V

Analog çıkış

2

Alan akımı çıkış sinyali
Armatür gerilimi çıkış sinyali

0 - 10 V

Röle

3

Arıza rölesi

Normalde açık ve normalde kapalı

Genel boyutlar



Yükseklik: 247 mm (9,72 inç)

  Genişlik: 192,38 mm (7,57inç)

Derinlik: 90,27 mm (3,55 inç)
